隨著建筑行業的加速發展，建筑施工圖設計的周期越來越短，而施工圖質量卻絲毫不能“粗制濫造”，對于一家嚴謹負責的設計公司來說，對圖紙質量的要求更是嚴格。在保證圖質量的前提下，如何縮短設計周期，高效的完成施工圖設計？本文從電氣專業項目負責人（以下簡稱負責人）的角度出發，淺談在一個項目施工圖設計周期內從接到一個方案圖開始，到施工圖設計完畢，如何高效的把控施工圖質量和進度。
施工圖前期
1.1當拿到一份經甲方確認過的方案圖紙后，意味著一個新工程的開始。負責人了解工程情況，如工程所在的區域，地塊的整體規模情況，分哪幾部分組成，每個建筑單體的性質與層數等等，同時仔細分析甲方所提供的設計任務書，了解甲方的設計要求及所提供的設計條件。基于以上了解到的情況，負責人總結出本項目設計需要甲方提供而任務書尚未明確的內容，編制《電氣專業施工圖條件確認單》及時提給甲方確認。在此過程中，如果工程復雜或確有難點，應及時將資料上報專業總工，共同商定。
表1

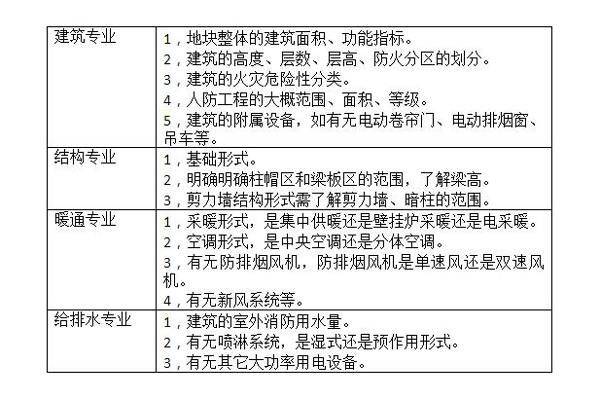

1.2參加初期方案評審，了解其它專業的工程情況，下表（表2）簡單列舉了應重點關注的相關專業的設計情況，針對這些條件，制定合理的電氣方案。
表2
1.3根據設計條件，確定電氣專業前期方案，將電氣專業需要的、涉及到的其它專業條件定下來，提供給其它專業。
o 確定變配電室、發電機房、弱電機房、消防控制室、安防監控室等重要的電氣設備房的位置。
o 確定強弱電干線的大體路由。
o 確定單體內配電間、弱電間、電井、主要配電箱的位置大小。
o 根據設備房間的使用要求，提出對其它專業的約束條件，如層高、門高門寬、梁高、荷載要求等。
1.4根據其他專業提供條件的情況及項目進度計劃要求，制定合理的繪圖次序。
施工圖開始階段
2.1組織專業內部評審，確定設計方案，設計標準等并記錄（表3）。
表3
2.2制定專業內設計進度計劃。所內設計進度計劃表應滿足項目整體的進度計劃要求，且應考慮到圖紙三級校審的時間安排。合理分配參與項目人員。

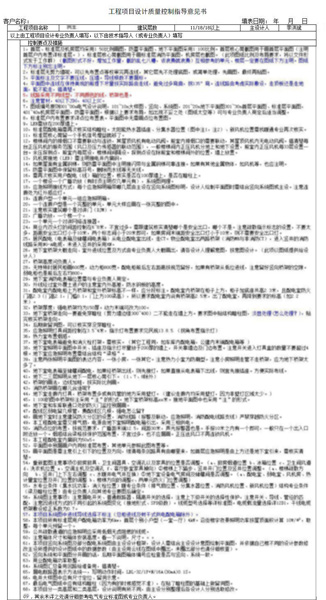

2.3向參與項目人員集中闡述設計意圖及工作安排，設計意圖盡量以文字形式提供（表4），形成電氣專業的技術統一措施。
表4
施工圖進行階段
3.1專業負責人主要繪制內容：
o 制定強弱電豎向干線系統圖。
o 繪制干線平面圖，確定進線位置及方式，確定主要配電箱的位置。
o 其它部分（照明、插座、弱電、消防）需要重點確定的問題。
3.2階段性把關，每天關注設計人的圖紙問題及設計進度。發現共性問題、及時傳達，做到統一，避免后期太大改動。核實每個人的設計進度是否與進度計劃表一致，了解影響設計進度的原因，及時做出調整和安排。
3.3“大問題”提前說，“小問題”集中說。每天固定拿出一定時間講解圖紙問題，解答設計過程中的疑問，提醒設計人設計過程中應注意的問題，在保證了圖紙質量的同時，做到了畫法的統一，并提升了設計人的技術水平。
施工圖完成后
4.1整理圖紙資料，及時存檔。
4.2總結經驗，優化設計環節，提升設計人水平。
4.3負責人總結自己崗位職責上的相關問題，從技術方面和工程管理角度提升自己，讓自己負責的下個工程做的更好。
